Tarkkuus digitaalinen korkeusmittari
Jan 09, 2026| Tärkeimmät tiedot
Rakennekoostumus:

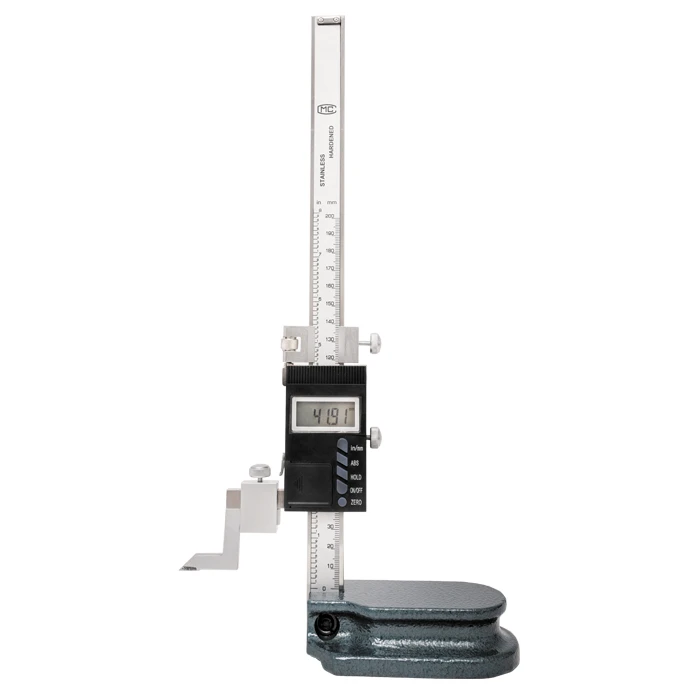

Digitaalinen korkeusmittari koostuu tyypillisesti alustasta, käsipyörästä, mittarin rungosta, hienosäätölaitteesta,{0}}mittarin rungosta ja mittaleuoista. Pohja tarjoaa vakaan tuen; käsipyörää käytetään mittarikehyksen nopeaan liikuttamiseen; hieno-säätölaite mahdollistaa tarkat mikro-säädöt; mittausleuat koskettavat mitattavaa työkappaletta mittaustietojen saamiseksi; ja digitaalista näyttöä käytetään mittaustulosten näyttämiseen.
Tekniset tiedot:Mittausalueet ovat 0-300 mm, 0-500 mm, 0-1000 mm, 0-1500 mm ja 0-2000 mm. Sovelluksesta riippuen se on saatavilla yksi-sarake ja kaksi{12}}saraketyyppiä. Kaksi-pylvästyyppejä käytetään pääasiassa tarkempiin-sovelluksiin tai laajempaa mittausaluetta vaativiin sovelluksiin, kun taas yksi{16}}pylvästyyppejä on yleisempiä 0–300 mm ja 0–500 mm:n alueilla.
Sovellettavat skenaariot:
Koneistus:Akseleiden, koteloiden ja levyosien mittatarkastus (esim. moottorilohkon askelkorkeus ja matkapuhelimen rungon seinämän paksuus).
Elektroniikan valmistus:Piirilevyn paksuuden, sirupakkauksen korkeuden ja liittimen kohouman korkeuden mittaus.
Muotin käsittely:Muotin ontelon syvyyden, muotin ytimen korkeuden ja portin koon mittaus.
Toimintaperiaate:
Digitaalisissa korkeusmittauksissa käytetään yleensä mittauselementteinä optisia tai kapasitiivisia vaakoja. Kun mittausleuat liikkuvat, vaaka tuottaa vastaavan sähköisen signaalin, joka käsitellään elektronisella piirillä ja näytetään digitaalinäytöllä mitattuna korkeusarvona.
Mittaustarkkuus:se tarjoaa korkean tarkkuuden, vaikka mittaustarkkuus vaihtelee mallin ja spesifikaation mukaan. Esimerkiksi Nikonin digitaalisen korkeusmittarin MF-501+TC-200 mittausalue on 0–50 mm ja tarkkuus ±1 μm.
Kuinka käyttää korkeusmittaria?
1. Ennen käyttöä pyyhi mittarin runko, mittaleuat ja pohja pehmeällä liinalla.
2. Aseta esine tukevalle työpöydälle, paina virtakytkintä ja tarkista, että akku ja näyttö toimivat oikein.
3. Löysää kiinnitysruuvit, siirrä mittarin runkoa ja varmista, että kaikki osat toimivat oikein.
4. Mittauksen aikana alustan pintaa käytetään yleensä nollavertailuna. Aseta työkappale alustalle, liikuta mittausleukoja, kunnes ne koskettavat mitattavaa aluetta, jolloin digitaalinen näyttö näyttää mittaustuloksen.
5. Katkaise virta mittauksen jälkeen, puhdista mittari välittömästi ja säilytä se asianmukaisesti.
Tärkeimmät edut:
LCD/LED-näyttö näyttää suoraan mitatun arvon vapaasti vaihdettavilla yksiköillä (mm/tuumaa), mikä vastaa kansainvälisen kaupan sovellusten tarpeita. Tämä eliminoi asteikon lukemisen ja estimoimisen tarpeen, jolloin vältytään parallaksi- ja estimointivirheiltä, jotka liittyvät perinteisiin mekaanisiin viivoitteisiin.
Käyttämällä hila-asteikkoa tai kapasitiivista hila-asteikkoa mittausytimenä, tarkkuus saavuttaa ±0,001 mm - ±0,02 mm (erittelyistä riippuen), toistettavuuden ollessa pienempi tai yhtä suuri kuin 0,005 mm, mikä täyttää tarkkuusvalmistuksen tiukat vaatimukset.
Tukee nolla-asetusta missä tahansa kohdassa (esim. käyttämällä työkappaleen pintaa väliaikaisena nollareferenssinä), mikä mahdollistaa suhteelliset mittaukset ja parantaa edelleen mittauksen joustavuutta ja tarkkuutta.
Mittausalueilla 0–150 mm (minityyppi, sopii elektronisille komponenteille) 0–3 000 mm (suuri kaksoispylväs-pylvästyyppi, sopii suurille laitteille tai työkappaleille) se täyttää eri teollisuudenalojen mittaustarpeet.
Kuuma myyntituoteluettelo
●Tietojen säilytystoiminto ja tiedonantoliitäntä

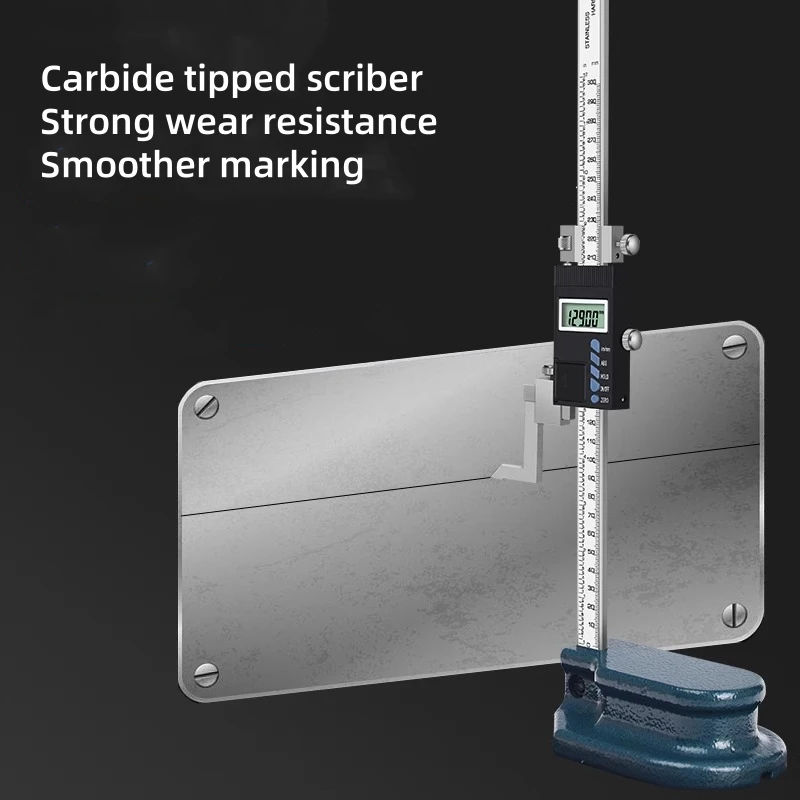

● Kovametallikärkiviiva kestäviin mittauksiin
